BISONGPRO比昇4路混插矩陣輸出卡Y4OHD簡介 BRIEF INTRODUCTION
Y4OHD是一款HDMI輸出信號卡，可與混插矩陣主控機搭配使用。它有4路HDMI輸出接口和4路3P鳳凰頭模擬音頻信號輸出，支持PCM格式。
-
BISONGPRO比昇4路混插矩陣輸出卡 Y4OHD輸出信號：4路HDMI信號
輸出連接器：HDMI母端口
輸出電平：T.M.D.S. 2.9V/3.3V
輸出阻抗：75Ω
增益：0 dB
視頻信號：全數字T.M.D.S信號；HDMI 1.4標準
切換速率：200ns (最大值)
HDMI標準：使用HDMI1.4的標準。
EDID 和DDC 管理：支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC）使用DVI和HDMI的標準。
HDCP 管理：支持高帶寬數碼內容保護（HDCP）使用DVI和HDMI1.4標準。
頻帶寬：340 MHz (10.2 Gbit/s)
最大時間延遲：5nS (±1nS)
串?dāng)_：<-50dB@5MHz
BISONGPRO比昇4路混插矩陣輸出卡Y4OHD產品特點 FUNCTION
4路輸出信號卡的每路輸出分辨率可通過指令調節。
支持外嵌音頻，且音視頻同步，即無視頻的同時，外嵌音頻也無法傳輸。
Y4OHD可與其他無縫輸入信號卡搭配使用實現無縫切換效果。

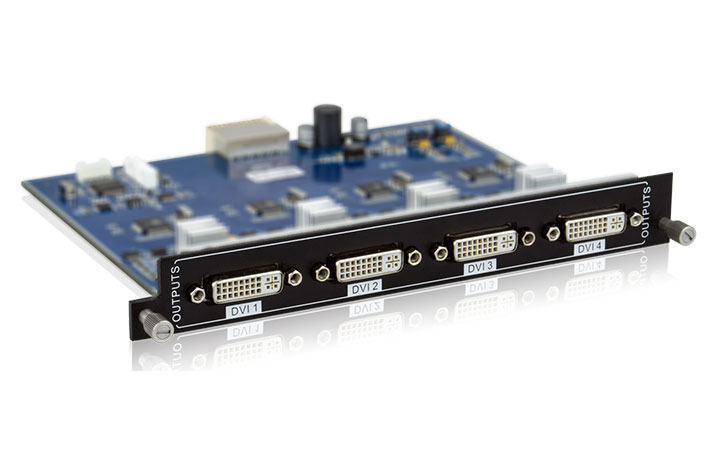

BISONGPRO比昇4路混插矩陣輸出卡Y4ODV簡介 BRIEF INTRODUCTION
Y4ODV是一款多功能信號輸出信號卡，可與混插矩陣主控機搭配使用。它有4路DVI-I輸出接口，并且支持YPbPr, C-video 和 VGA格式的信號輸出，支持分辨率調節功能。
-
BISONGPRO比昇4路混插矩陣輸出卡 Y4ODV輸出信號：4 路DVI 信號
輸出連接器：母端口DB24+5/HDMI
輸出電平：T.M.D.S 2.9V～3.3V
輸出阻抗：75Ω
增益：0 dB
切換速率：200ns(最大值)串?dāng)_
視頻信號：DVI，HDMI，VGA，C-VIDEO，YPbPr
輸出音頻格式：PCM 格式
數據類型：8bit
音頻采樣率：32K，44.1K，48K，88.2K，96K，176.4K,192K
頻帶寬：340MHz(10.2Gbit/s)
最大時間延遲：5nS(±1nS)
串?dāng)_：<-50dB@5MHz
EDID 和DDC 管理：支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC），使用DVI和HDMI的標準
BISONGPRO比昇4路混插矩陣輸出卡Y4ODV產品特點 FUNCTION
4路輸出信號卡的每路輸出分辨率可通過指令調節。
支持外嵌音頻，且音視頻同步，即無視頻的同時，外嵌音頻也無法傳輸。
Y4ODV可與其他無縫輸入信號卡搭配使用實現無縫切換效果。

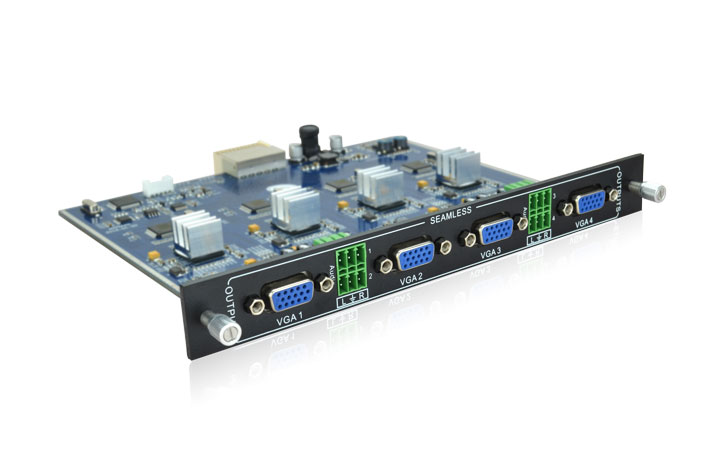

BISONGPRO比昇4路混插矩陣輸出卡Y4OVG簡介 BRIEF INTRODUCTION
Y4OVG是一款多功能輸出信號卡，可與混插矩陣主控機搭配使用。它有4路VGA輸出接口，并且支持YPbPr和C-video格式的信號輸出，支持輸出分辨率調節功能。
-
BISONGPRO比昇4路混插矩陣輸出卡 Y4OVG視頻輸出信號：4路VGA信號
視頻輸出連接器：15P D型母端口
切換類型：垂直間距
視頻輸出阻抗：75Ω
視頻輸出電平：0.5～2.0Vp-p
音頻輸出信號：4路模擬音頻信號
音頻輸出連接器：3P插拔接線端子
頻率響應：20Hz~20K Hz
輸出阻抗：75Ω
增益：0 dB
頻帶寬：340MHz(-3dB)
切換速率：200ns (最大值)
串?dāng)_：<-50dB@5MHz
BISONGPRO比昇4路混插矩陣輸出卡Y4OVG產品特點 FUNCTION
4路輸出信號卡的每路輸出分辨率可通過指令調節。
支持外嵌音頻，且音視頻同步，即無視頻的同時，外嵌音頻也無法傳輸。
Y4OVG可與其他無縫輸入信號卡搭配使用實現無縫切換效果。
當輸出板卡設置為CVBS信號格式輸出時，可設置為PAL或NTSC制式，默認為PAL制式。

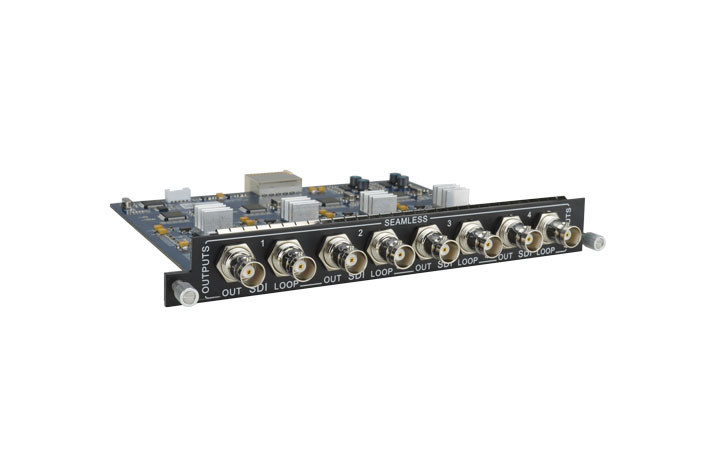

BISONGPRO比昇4路混插矩陣輸出卡Y4OSD簡介 BRIEF INTRODUCTION
Y4OSD是一款SDI輸出信號卡，可與混插矩陣主控機搭配使用。它有4路SDI輸出接口，并且具備四路SDI環出，支持輸出分辨率調節功能。
-
BISONGPRO比昇4路混插矩陣輸出卡 Y4OSD輸出：4路SDI信號（每路帶一路SDI環出）
輸出連接器：BNC連接器
輸出電平：T.M.D.S 2.9V～3.3V
輸出阻抗：75Ω
視頻信號：HD-SDI、3G-SDI
色深：8&10& 12bit
工作距離：1080P≤70米（請使用優質線材）
帶寬：6.75Gbps
最高分辨率：1080P@60Hz
工作溫度：-10℃～ +40℃
相對濕度：10% ～ 90%
BISONGPRO比昇4路混插矩陣輸出卡Y4OSD產品特點 FUNCTION
輸出信號卡：4路SDI輸出，帶4路環出。
信號格式支持HD-SDI、3G-SDI。
SDI輸出使用同軸線纜傳輸可支持70米（1080P信號）傳輸距離。
輸出信號卡的輸出分辨率可調。
BISONGPRO比昇4路混插矩陣輸出卡Y4OTP簡介 BRIEF INTRODUCTION
Y4OTP是一款HD-BaseT（雙絞線傳輸）輸出信號卡，可與混插矩陣主控機搭配使用。它有RJ45、Audio和RS232各4路輸出接口，支持HDBT1.0，支持4K。
-
BISONGPRO比昇4路混插矩陣輸出卡 Y4OTP視頻輸出信號：4路HDBT信號
視頻輸入連接器：RJ45，帶黃色和綠色指示燈
視頻輸入電平：T.M.D.S 2.9V～3.3V
視頻輸入阻抗：差分線100Ω
音頻輸入信號：4路立體聲信號
音頻輸入連接器：3.5mm立體聲接口
音頻輸入阻抗：75Ω
頻率響應：20Hz～20KHz
控制信號:4路RS232控制信號
控制端口:3針插拔接線端子
協議:通過TCP/IP協議
增益:0 dB
最高數據速率：6.75Gbit/s
最大支持分辨率：4Kx2K
串?dāng)_：<-50dB@5MHz
傳輸距離：1080P≤70米；4Kx2K ≤ 40米
切換速率：200ns (最大值)4Kx2K ≤ 40米
工作溫度：-10℃～+40℃
相對濕度：10%～90%
支持音頻格式：內嵌音頻支持PCM、Dobly Digital、DTS、DTS-HD格式，外接音頻支持PCM格式
HDMI 標準：支持HDMI1.4a
EDID和HDCP管理：支持EDID手動管理，兼容HDCP1.4
BISONGPRO比昇4路混插矩陣輸出卡Y4OTP產品特點 FUNCTION
4路HD-BaseT輸出信號卡與混插矩陣主控機搭配使用。
支持HDBT、Audio和RS232信號同時傳輸，1080P信號支持70m的傳輸，4K 信號支持50m的傳輸，兼容HDTV。
4路3.5mm音頻輸出接口，支持立體聲。
支持RS232分別雙向通訊。
